Pres Transfer Sistemleri
Genel Özellikler
CMT 80

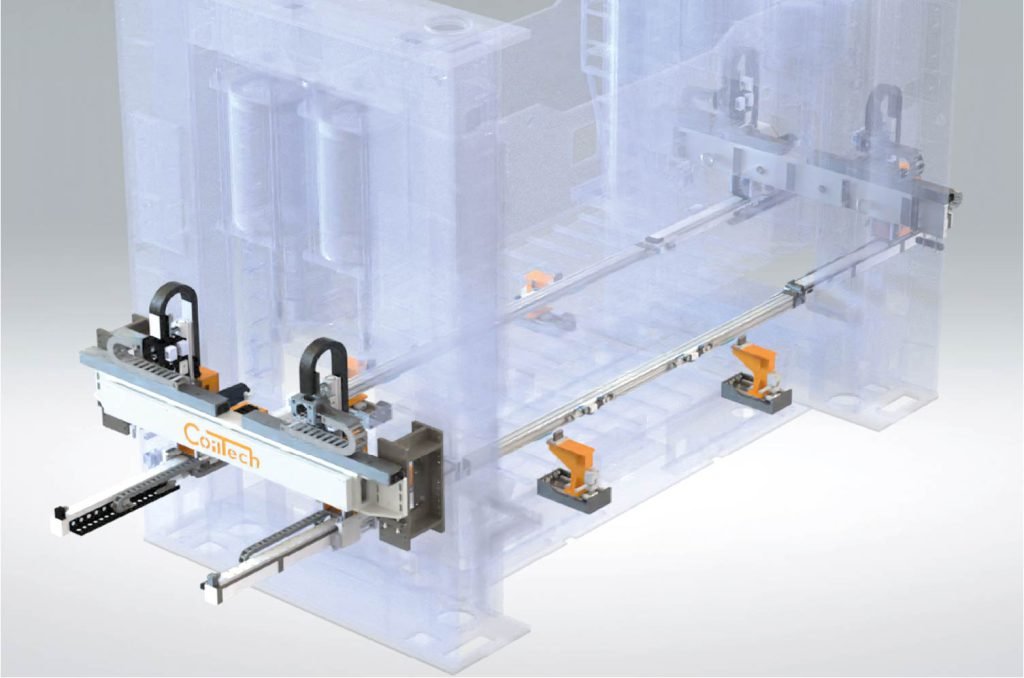

3 Eksen Transfer Sistemi
Transfer Sistemi
Genel Özellikler
Ünite Sayısı
1 set (2 bar)
Eksen Sayısı
3
Maksimum Çalışma Hızı
16spm
Servo Motor Sayısı
6

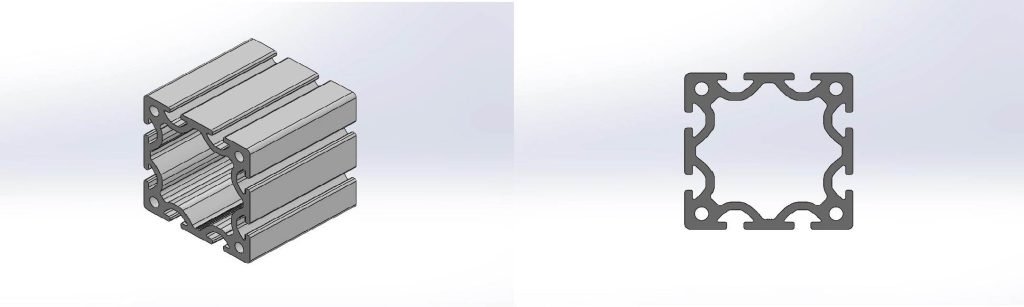

Transfer Bar Ölçüleri
80x80mm
Maksimum Taşıma Kapasitesi
80Kg, gripper setler ve plaka saclar dahil
Gripper
Dahil değil
Yağlama Sistemi
Tüm eksenler için ayrı ayrı point yağlama sistemi
Transfer Barları Park Ayakları
4 (1 ana tabla dahil)
Parça Çıkış Konveyörü
Dahil değil

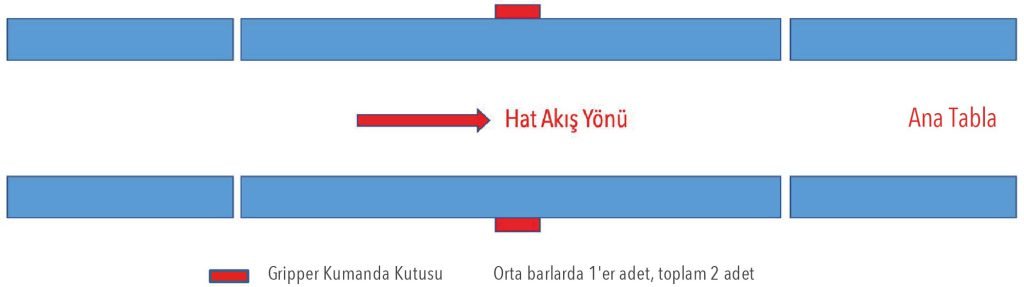

Gripper Kumanda Kutuları
X Ekseni
Servo Motor
2 adet, multiturn absolute, frenli
SIEMENS / BECKHOFF / REXROTH
Tahrik Tipi ve Redüktör
Taşlanmış, helisel rack/pinion
ALPHA WITTENSTEIN
Lineer Ray ve Arabalar
THK/INA
Y Ekseni
Servo Motor
2 adet, multiturn absolute, frenli
SIEMENS / BECKHOFF / REXROTH
Tahrik Tipi ve Redüktör
Taşlanmış, helisel rack/pinion
ALPHA WITTENSTEIN
Lineer Ray ve Arabalar
THK/INA
Z Ekseni
Servo Motor
2 adet, multiturn absolute, frenli
SIEMENS / BECKHOFF / REXROTH
Tahrik Tipi ve Redüktör
Taşlanmış, helisel rack/pinion
ALPHA WITTENSTEIN
Lineer Ray ve Arabalar
THK/INA
Transfer Barları Detayları
Kilit Sistemi
Manuel bar kilitleri. Sabit barlar ile orta barların kilitlenmesi işlemi manuel olarak gerçekleştirilmektedir.
Gripper Bağlantı Şekli
Barlar üzerindeki T slotlar ile
Hava Bağlantı Şekli
Hızlı bağlantılı pnömatik rakorlar ile, manuel olarak
Dinamik Tork Sınırlaması
Dinamik tork kontrolü sayesinde belirlenen limit tork değerine ulaşılması durumunda transfer sistemi aniden durmaktadır. Bu sayede, iş kazalarının ve ayrıca hasarların önüne geçilmiş olur.
SimpLinx Uzaktan Bağlantı
SimpLinx uzaktan bağlantı modülü ile makinalarımız daima
ulaşılabilir. Herhangi bir arıza durumunda teknik servis ekibimiz
makinanıza uzaktan bağlanarak ilk müdahale ve tanı koyma
süreçlerini en hızlı şekilde halletmektedir.
Ağınızdaki port ya da firewall kısıtlaması prosedürlerine
takılmadan en hızlı şekilde bağlantı kurabilmek için alt yapısı
hazırdır.
Güvenlik Paketi
Güvenlik Kontrolörü
SIEMENS
Çit Sistemi
SURFENCE
Güvenlik Kapısı
SURFENCE
Kilit Sistemi
EUCHNER
Işık Bariyer
SICK
